Прошивки ГУ (CMU) на автомобили Mazda

Как известно, автомобили Mazda, выпускаемые последние 7 лет, поставляется с головным устройством (ГУ) на базе системы Mazda Connect. Сейчас на смену первого поколения этой системы приходит второе, которое на данный момент устанавливается на автомобили Mazda 3 (BP) и Mazda CX-30 (DM). Но большая часть моделей по-прежнему поставляется с системой Mazda Connect I (первого поколения).

Mazda Connect I

Если смотреть ретроспективу обновлений данной системы, то оно пережило 3 значимых этапа:

  1. Переход с прошивки 3х.хх.ххх на 56.00.ххх, где изменилось разметка областей памяти fail-safe части ГУ
  2. Появление Android Auto и Car Play и переход на версию 70.хх.ххх
  3. Закрытие всех дыр для запуска скриптов и появление однофайловых прошивок 70.00.335 и выше.

Список базовых прошивок Mazda Connect I для Европы

cmu140_EU_30.00.100A
cmu140_EU_30.00.300A
cmu140_EU_31.00.100A
cmu140_EU_33.00.500A
cmu150_EU_56.00.100A
cmu150_EU_56.00.210A
cmu150_EU_56.00.230A
cmu150_EU_56.00.511A
cmu150_EU_56.00.512A
cmu150_EU_56.00.513B
cmu150_EU_59.00.443C
cmu150_EU_59.00.449A
cmu150_EU_59.00.502A
cmu150_EU_59.00.532A
cmu150_EU_59.00.545A <– Последняя стабильная версия без поддержки AA/CP
cmu150_EU_70.00.000A
cmu150_EU_70.00.021A
cmu150_EU_70.00.335A
cmu150_EU_70.00.352B
cmu150_EU_70.00.367A <– Последняя стабильная версия с поддержкой AA/CP

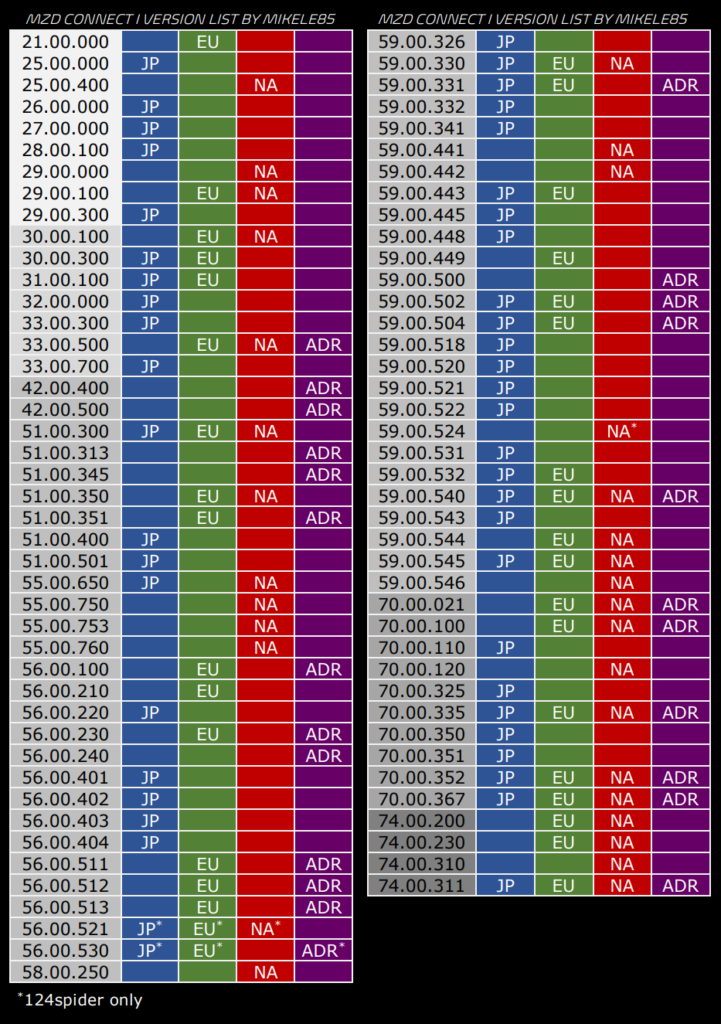

Общий список прошивок Mazda Connect I на 2021 год
Список изменений в прошивках

v. 70.00.367A и более поздних версий
Исправлено:
— [Кроме английского] Неправильный перевод сообщения для задней камеры.
— Функция уведомления о техническом обслуживании (кроме случаев использования гибкой настройки) может перестать подсчитывать после замены комбинации приборов. Он возобновляет счет после операции сброса к заводским настройкам.
— Ограничение скорости для другого направления может отображаться на экране навигации. Для исправления версия карты должна быть 18Q4 или более поздней в дополнение к обновлению CMU.
— Телефонный номер (включая символы паузы), зарегистрированный как избранное, нельзя набрать, и сообщение «Загрузка» продолжается.
— Функция выключения дисплея не работает, если она активирована, когда название дороги и т. Д. Отображается в верхней части экрана.
— Информация (исполнитель, название, альбом и т. Д.) Для дорожки на аудиоустройстве USB может не отображаться.
— [Вер. 70.00.110 или новее] Некоторые аудиоустройства USB (SONY NW-A45, NW-A35 и т. Д.) Могут не распознаваться.
— Некоторые смартфоны Android (HUAWEI P20, P30 Pro, Mate 20 Pro и т. Д.) Могут не работать в качестве аудиоустройства USB.
— Информация о стране (например, лимит алкоголя и т. Д.) На экране навигации может быть неверной. Для исправления информация о стране была удалена в последней версии.
— Информация (исполнитель, название, альбом и т. Д.) Для файла формата ogg на аудиоустройстве USB отображается неправильно.
— Список воспроизведения может не работать для аудиоустройства USB с ОС Android 9 или более поздней версии.
— Радио SiriusXM не работает должным образом. (SiriusXM нельзя выбрать, в списке отображаются только определенные каналы, звук отключается и / или на центральном дисплее отображается сообщение об ошибке, например «Проверьте тюнер SiriusXM» или «Не удается подключиться к радио SiriusXM».)
— Список воспроизведения может не работать для некоторых аудиоустройств USB (HUAWEI P20 Pro с ОС Android 8.1 и т. Д.) При использовании в качестве аудиоустройства USB.
— CMU может перезагрузиться при воспроизведении CD / DVD.
— CMU может перезагрузиться во время вождения.
— Изменения настроек звука (низкие, высокие, затухание, баланс) могут не сохраняться после перехода в спящий режим.
— [С системой распознавания дорожных знаков (TSR)] В режиме ACC-ON в настройках навигации появляются неправильные элементы настройки (скорость, ограничение скорости).
— При воспроизведении треков с USB-накопителя имена исполнителей и альбомов могут отображаться как «неизвестно».
— При воспроизведении треков с USB-накопителя некоторые mp3-файлы не будут отображать сообщение «Загрузка».
— Некоторые из избранных мест назначения кажутся дублированными и не позволяют редактировать или удалять.
— Сразу после запуска двигателя при попытке увидеть экран монитора с обзором на 360 ° черный экран может продолжаться в течение 20 секунд.
— Когда коробка передач переключена на задний ход, вид сзади не появляется.

v. 70.00.352B
Исправлено:
— Центральный дисплей превращается в черный экран из-за выключения подсветки дисплея.
— Начиная с JM1ND ** **** 308517 (построен после 11 апреля 2019 г.)] При прослушивании радио SiriusXM звук отключается, и источник звука сам переключается на один из других, а на центральном дисплее появляется сообщение об ошибке, например «Sirius». Канал недоступен» или «Невозможно подключиться к SiriusXM Radio».

v. 70.00.335C
Обновлено:
— В пакет обновления CMU была включена последняя база данных Gracenote.
— Экранное меню System Update показывает пакет обновления вместо пакета переустановки.
— Отказоустойчивый пакет был удален.
— Значок бренда на экране CarPlay обновлен.
— Шрифты и расположение текстов, таких как i-stop, i-ELOOP и средние данные на экране Fuel Economy Monitor, были улучшены.
— При использовании SiriusXM Travel Link блочные буквы направления отображаются серым цветом на экранах «Цены на топливо» и «Парковка».

Исправлено:
— На главном экране белые пятна появляются в строке состояния.
— [MX-5 RF] При разговоре по BT без помощи рук человек на другом конце слышит странные голоса (например, эхо).
— [Mazda6 (US 2018-2019MY) (Мексика 2019-2020MY)] Центральный дисплей превращается в черный экран, поскольку подсветка дисплея отключается.
— В меню настроек LAS и LDWS Rumble отображается как Rumbl.
— Настройка отключения дисплея не сохраняется, когда зажигание выключается и включается до перехода CMU в режим ожидания.
— При использовании SiriusXM Travel Link должен отображаться статус подписки для каждой услуги (добавлен экран информации о подписке).
— При использовании SiriusXM Travel Link для парковок должны отображаться рабочие часы (добавлен экран рабочих часов).
— Если при прослушивании Sirius XM происходит событие приостановки подписки, вместо изменения канала на Ch 1 появляется неправильный диалоговый экран.
— Когда в качестве источника звука выбрано радио, и вызов по громкой связи завершен, радио звучит в течение очень короткого периода времени, даже когда оно отключено.
— После запуска двигателя экран зависает в состоянии загрузки.
— Если передача переключается на задний ход, чтобы отобразить монитор заднего вида во время загрузки данных с устройства USB (когда USB выбран для источника звука), экран переключается на домашний экран вместо экрана аудио USB при переключении на диск или передняя передача.
— При выборе исполнителя с помощью голосовой команды для аудио через USB может быть выбран неправильный альбом исполнителей.
— После парковки текущее местоположение на экране навигации может не сдвинуться до тех пор, пока не выключится и не включится зажигание.
— [Android Auto используется на южной широте или западной долготе (CarPlay не применяется)] Когда ACC включен или двигатель работает в месте, где сигнал GPS недоступен, в таких приложениях отображается неправильное текущее местоположение (например, Китай). как навигация, прогноз погоды и т. д. Когда сигнал GPS становится доступным, отображается правильное текущее местоположение.

v. 70.00.021A
— Пауза при отключении звука в MZD Connect.

v. 70.00.000A
— Добавлена ​​поддержка Carplay / Andriod Auto

v. 59.00.546A
— Отключены настройки яркости монитора для камеры заднего вида.

v. 59.00.545A
Исправления:
— Улучшения и исправления неисправностей зависят от текущей версии программного обеспечения (программного обеспечения), установленного на автомобиле.
— [Только версия 59.00.544, кроме 2017-2018 Mazda3 (производства Мексики)] При использовании функции — памяти для регулировки положения сиденья и отображения активного водителя, звуковой сигнал может не выводиться после завершения автоматической регулировки.
— Настройки дисплея для запросов системы навигации на дисплее активного водителя могут не сохраняться для функции сохранения настроек положения сиденья и дисплея активного водителя.

v. 59.00.544A
Исправления:
— При воспроизведении с аудиоустройства, подключенного через Bluetooth, иллюстрация альбома недоступна, даже если она находится в базе данных Gracenote®, хранящейся в памяти CMU.
— На некоторых более узких дорогах ограничение скорости на экране навигационной системы не отображается.
— Если вы выбираете одну из радиостанций, сохраненных в выбранном радио, радио может быть настроено для приема другой радиостанции.
Устройства с Android 8.0 не распознаются при подключении через USB.
[Только для автомобилей с отображением активного водителя]. Система распознавания дороги (TSR) после сброса к заводским настройкам (Factory Reset) не сохраняет настройку времени предупреждения для разрешенной скорости, с которой должно быть выдано предупреждение.
— Входящие звонки, на дисплее отображается неправильное имя звонящего.
— На экране функции контроля расхода топлива могут отображаться неправильные единицы измерения.
— Дисплей мобильного телефона может мерцать, когда он подключен через USB.
— Система распознавания дорожного сигнала (TSR) не выдает предупреждение, соответствующее выбранной настройке для предупреждения об ограничении скорости. Он может предупреждать о скорости на 6 или 10 миль в час больше, чем заданная скорость.
— [Только версия 59.00.540] Если вы выбираете пункт назначения, в адресе может появиться всплывающее сообщение «Номер дома не найден», даже если вы действительно можете выбрать адрес.
— [Только версия 59.00.540] Если вы попытаетесь ввести адрес нового пункта назначения, для него может появиться другой номер дома, хотя на самом деле выбран правильный номер дома.
— [Только версия 59.00.540] Если вы попытаетесь ввести адрес нового пункта назначения, некоторые номера домов могут не отображаться в списке для выбора.
— [Португальский] Информация о полосах / улицах / поворотах может отображаться не полностью.
— [Польский] Из-за неправильного перевода домашний адрес не удаляется из списка избранных.

v. 59.00.540A
— Когда Pandora® подключается к автомобилю, цвет экрана и логотип были изменены.
— Предупреждающие указания «i-ELOOP Charging» на центральном дисплее удалены.
— I-Pod Nano 5-го поколения не будет играть.
— [Только автомобили, оснащенные камерой прямого наблюдения]. Предупреждающее сообщение для очистки туманного ветрового щитка отображается, даже если оно не туманное. (Сообщение было изменено.)
— Монитор экономии топлива может рисовать столбики дважды в минуту, а не раз в минуту.
— [Канада и Мексика] На некоторых автомобилях в режиме обслуживания масла с фиксированным мотором оставшийся пробег не уменьшается.
— [США] На некоторых автомобилях в режиме технического обслуживания масла с гибким мотором оставшийся пробег может уменьшиться до 620 миль (1000 км) с менее чем 620 миль (1000 км).
— [CX-9 с дисплеем активного вождения] Отображение ограничения скорости на экране MAZDA CONNECT отключено.
— Вкладка настройки работает так, как будто зажигание находится в положении ACC, а не в положении ON.
— [Шведский] Неправильный перевод для системы следящих за полосой. «Alarttiming» был изменен на «Varningstiming».
— [Немецкий] Неверный перевод настроек автоматической блокировки дверей

v. 59.00.532A
— Добавлен украинский язык интерфейса

v. 59.00.504A
— Неизвестно

v. 59.00.502A
Исправлено:
— Производительность системы была улучшена следующим образом:
— Уязвимость USB Auto Run, описанная в статье Forbes — та самая заплатка, которая отключает запуск эксплоита с USB носителя.
— Стабильность системы и отклик CMU.
— Минимизированы неожиданные перезагрузки и “пустые” или “замороженные” экраны.
— Оптимизация загрузки.
— Оптимизация отзывчивости.
— Связь и стабильность для устройств BT.
— Улучшена стабильность соединения.
— Уменьшена ошибка соединения с приложениями интернет-радио.
— Стабильность для аудиоустройства USB.
— Более быстрый отклик, когда с аудиоустройств USB считываются сотни песен.
— Стабильность и функциональность соединения с iPhone.
— Имя устройства может отображаться не только через соединение BT, но и через соединение USB.
— Улучшена стабильность при подключении iPhone через BT и USB.
Добавлен косяк:
— Неверно работающая функция “Shuffle” в муз. плеере (лечится в версиях 70+)

v. 59.00.441A / 443 / 445
— При включенном зажигании сообщение «SCBS Unavailable» или «LDWS Unavailable» может отображаться из-за ложного обнаружения ошибки CMU, но системы действительно работают. В памяти не сохраняется код неисправности, и на мультиинформационном дисплее не появляется никаких сообщений.

v. 59.00.330
Исправления:
— DTC U0100: 00 [СОЕДИНИТЕЛЬНЫЙ БЛОК СОЕДИНЕНИЯ] (ошибка связи с РСМ) сохраняется в памяти.
— Предупреждения отображаются как для LDWS, так и для HBC (CX-3 только с LDWS и без HBC) .
— Неправильный выбор ВЫКЛ в меню «Интервал настройки» в разделе «Замена масла» (только для CX-9) .
— Сброс с «Фиксированными» данными не сбрасывает «Гибкие» данные. (Только CX-9) .

v. 55.00.760A
Исправления:
— Навигация или другой экран зависают или перезагружаются.
— Проблемы с Pandora Radio.
— Устройство USB не может начать воспроизведение, возобновить или отобразить музыкальную информацию. — — BT аудиоустройство выходит из строя при запуске воспроизведения, возобновления или подключения.
— Сопряженное устройство BT не будет подключаться. Удаление сопряженного устройства BT из автомобиля (но не автомобиля из телефона) приводит к бесконечному сообщению «Удаление».

v. 55.00.753A
Исправления:
— Некоторые названия улиц в Канаде не отображаются.
— Навигация не позволяет установить определенные города в качестве пункта назначения.
— Навигация не объявляет голосовые указания для названий улиц.
— Навигация превращается в черный экран, но строка меню остается.
— Навигация при повороте с указанием поворота не отображается на дисплее активного вождения (для автомобилей с 55.00.750) .
— Каждый раз, когда включается навигация, позиция транспортного средства начинается с места (дилера), где CMU обновлялся с версии 55.00.650 до 55.00.750.
— Навигация или другой экран становятся черными, зависают или перезагружаются.
— Система не распознает карту USB / SD.
— Некоторые меню выбора источника музыки отображаются серым цветом.
— При использовании кнопки вызова на мобильном телефоне для совершения вызова звучит короткий звук.
— Очистка “Избранное”
— Текущее положение автомобиля недостаточно точное.
— Монитор заднего вида не отображается на экране.
— Текстовая информация HD-радио не отображается при переключении источника музыки.
— На запрос точного местоположения с помощью голосовой команды «Где я?» Система отвечает «Ваше местоположение — запятая».
— Контактная информация не может быть загружена правильно с телефонов, отличных от iPhone.

v. 55
Исправления:
— Пользователи со смешанными избранными развлечениями (FM / AM / XM) теперь могут переключаться между избранными в том же порядке, в котором они перечислены на дисплее Mazda Connect, с помощью кнопок управления на руле.
— Аудио метаданные Bluetooth (имя исполнителя / песни / альбома) теперь обновляются в фоновом режиме, когда на дисплее Mazda Connect не отображается экран аудио Bluetooth.
— Скорость и производительность радиотекста HD изображения и изображения были улучшены.
— Скорость загрузки HD карт трафика была улучшена.
— Помимо использования регуляторов громкости для регулировки уровней громкости навигационных указаний, теперь можно регулировать громкость навигационных указаний в любое время с помощью параметра настроек навигационных указаний в меню настроек навигации — даже во время движения автомобиля.
— Повышена производительность и согласованность загрузки контактов телефонной книги.
— Более быстрая доступность распознавания голоса для звонков из телефонной книги.
— Теперь система сообщит вам, если слишком рано использовать распознавание голоса при вызове контактов.
— Увеличена стабильность навигации и исправлены ошибки.
— Улучшения распознавания голоса в навигации (например, «аэропорт», «где я?»).
— Улучшенное качество звука через Bluetooth. Звук больше не имеет слышимого заикания или пропуска при смене дорожек.
— Обратное отображение скорости, производительности и исправлений ошибок камеры.
— Исправлена ​​ошибка с ошибочными сообщениями «Не распознает» USB и / или SD-карта.
— Улучшена производительность распознавания устройства USB, и устройство распознает вставленное устройство более точно.
— Повышение скорости и производительности регулятора громкости рулевого колеса.
— Улучшения производительности Pandora, Aha, Stitcher и исправления ошибок.
— Повышение скорости и производительности каталогизации носителей iPod / iPhone USB.

v. 33
Исправления:
— Восстанавливает звуковое уведомление при превышении ограничения скорости на экране навигационной карты.
— Значок автомобиля на навигационной карте улучшена производительность и точность.
— Навигация отображает графические улучшения и исправления ошибок.
— Обложка альбома теперь отображается при подключении iPhone или iPod через USB.

v. 31
— Улучшение производительности дисплея часов при получении приема GPS.
— Увеличена производительность и стабильность USB-устройства.
— Теперь подсказки навигации можно полностью отключить, повернув ручку регулировки громкости на ноль во время воспроизведения подсказки или в настройках навигации.

v. 30
— Системная память для настроек, избранного, сопряженных устройств и истории улучшена, чтобы обеспечить сохранение.
— Улучшена производительность распознавания голоса для функций вызова на французском языке.

v. 29
— Улучшения навигации по маршруту и ​​исправления ошибок при сопряжении с iPhone 4s.
— Добавлена ​​поддержка распознавания голоса при импорте контактов со специальными символами (например, $, # и т. Д.) В имени (например, «#MOM» или «$ AM»).
— Панель громкости музыки больше не отображается, когда навигационная система обеспечивает руководство.
— Кнопка управления MUTE теперь полностью устраняет любые слышимые звуки.

v. 28
— Улучшенная графика и дизайн на экране Радио.
— Исправлены ошибки и улучшена производительность и работа коммандера(кнопки управления на консоли).
— Исправлены ошибки и улучшена производительность при переходе к адресу путем выбора адреса в контакте телефонной книги.


Ссылки на прошивки и инструкции по обновлению для Mazda Connect I

Прошивка 59.00.545А

Прошивка 70.00.352B

Прошивка 70.00.367A

Mazda Connect II (7ое поколение)

Это поколение ГУ достаточное свежее, но уже получило больше 10 обновлений. Прошивки для этого ГУ не подходят на первое поколение (MZD CONNECT I). Более того, процесс обновления возможен только вверх, т.е. откатиться на более позднюю версию нельзя.

Прошивка представляет из себя всего один файл с расширением *.kwi.

Самая актуальная на май 2020 года версия: : 10047

Список изменений в прошивках
(С 7000C0A-EU01_10047 или более поздней версии)
• Зависание системы, в течение которого через пару минут может произойти перезагрузка.
• При перестройке маршрута во время использования навигационной системы с отображением мультимедиа на боковой панели изображение на этой панели становится черным.
• Когда параметр настройки системы «Разрешить платные дороги» (Allow Toll Roads) не выбран, при добавлении новой точки маршрута (промежуточного места назначения), для прибытия в которую потребуется движение по платной дороге, соответствующее предупреждающее сообщение не появляется.
• [Для сервисной станции] После установки на дилерском предприятии охранной сигнализации, предлагаемой в качестве аксессуара, может быть зарегистрирован диагностический код неисправности (DTC) U2301:56 (BCM – Ошибка конфигурации аксессуаров).
• Когда параметр настройки системы «Разрешить пересечение границы» (Allow Border Crossing) не выбран, при добавлении новой точки маршрута (промежуточного места назначения), для прибытия в которую потребуется пересечь границу, соответствующее предупреждающее сообщение не появляется.
• Когда параметр настройки системы «Разрешить челночные поезда» (Allow Car Shuttle Trains) не выбран, при добавлении другого места назначения, для прибытия в которое придется воспользоваться челночным поездом для перевозки автомобиля, многократно появляется предупреждающее сообщение.
• Вместо настройки «Разрешить челночные поезда» (Allow Car Shuttle Trains) при ее изменении после выбора маршрута меняется настройка «Разрешить паромы» (Allow Ferries).
• Когда параметр настройки системы «Разрешить челночные поезда» (Allow Car Shuttle Trains) не выбран, при задании маршрута, для движения по которому придется воспользоваться челночным поездом для перевозки автомобиля, ошибочно появляется предупреждающее сообщение «Невозможно добраться до конечного пункта без использования парома» (The destination cannot be reached without using a ferry).
• Возможно наложение экрана настройки связи и главного экрана друг на друга.

• Если включена синхронизация по GPS и происходит прием сигнала GPS, при изменении настройки часового пояса он не переключается со значения GMT+3:00.
• В процессе перерасчета маршрута с помощью меню его настройки вместо уведомления на короткое время появляется само меню настройки маршрута.
• Во время движения алфавитный поиск становится недоступен после сортировки списка «Другие последние конечные пункты» (More Recent Destinations).
• Названия дорог могут не появляться в процессе ведения по маршруту и его отслеживания.

• Названия улиц могут отображаться неполностью.
• Во время ведения по маршруту возможно появление нескольких указателей.
• Одно и то же место назначения может быть зарегистрировано как несколько пунктов в списке «Избранное», если это место назначения имеет несколько адресов (например, крупный объект, такой как поле для гольфа).
• Изображение клавиатуры и нижней экранной строки могут накладываться друг на друга.

• После нажатия кнопки «Назад» на экране с информацией о стране для перехода к просмотру дорожной информации, на короткое время может появиться строка состояния.
• После регистрации места назначения в списке избранного непосредственно после запуска системы Mazda Connect дополнительная регистрация места назначения в избранном может быть не принята.
• После регистрации в списке избранных мест назначений другой страны (региона/области), отличной от текущего места положения, эта страна может появиться в одноименном поле на экране выбора города.

• После переключения режима отображения карты с трехмерного (3D) на двухмерное (2D) на соответствующем экране изображение начинает мерцать.
• Панель мультимедиа может отобразиться ненадлежащим образом.
• Во время отображения курсора на экране навигации после использования многофункционального переключателя Commander при нажатии кнопки подачи голосовых команд / приема вызова и подачи команды «Домой» (Go Home) экран навигации отображается, но отклик на применение переключателя Commander отсутствует и курсор пропадает.
• В процессе использования Apple Car Play или Android Auto информация системы распознавания дорожных знаков не отображается.
• При включенном режиме отображения транспортных развязок и отображении местности без дорог и объектов выполнение поиска приводит к перезагрузке навигационной системы.
• При выборе места назначения из списка недавно заданных мест назначения на экране предварительного просмотра отображается предыдущий маршрут.
• Во время движения к месту назначения, когда с помощью системы распознавания голоса осуществляется поиск объекта инфраструктуры (POI), номер в списке результатов с помощью голосовой команды не выбирается.
• При изменении масштаба, когда не выбран трехмерный (3D) режим отображения карты и отключено автомасштабирование, выбранный масштаб после выключения и последующего включения зажигания не сохраняется.
• Возможно появление ненадлежащего значка для объекта.
• При выборе нескольких объектов (POI) и возврате к экрану карты курсор может не появиться. («несколько объектов (POI)» означает, что некоторые расположенные поблизости объекты отображаются одним значком).
• В случае когда адреса дома и работы сохранены в списке избранного, при выборе из этого списка любого из этих адресов в качестве точки маршрута (промежуточного места назначения) значок дома или работы не отображается на экране предварительного просмотра.
• Если параметр настройки системы «Разрешить автострады» (Allow Motorways) не выбран, когда точка маршрута (промежуточное место назначения) недоступна без передвижения по автомагистрали, появляется всплывающее сообщение с предупреждением о конечном месте назначения (вместо предупреждения для промежуточной точки маршрута).
• Предупреждающее сообщение о сохранении дублированных позиций в списке избранного может не появиться.
• После сохранения мечети в списке избранного ее адрес может измениться.
• При использовании Bluetooth-аудио и прокрутке списка заголовков до конца вниз, 21-й заголовок отображается сверху списка.
• При использовании Bluetooth-аудио, когда список содержит свыше 100 заголовков, после прокрутки вниз по списку и циклическом возврате к верхней части списка попытка перейти к 5-му заголовку приводит к неправильному отображению и переходу к 1-му заголовку.
• При попытке выполнения вызова с помощью голосовой команды система перезагружается. Это происходит при попытке вызова контакта, который в телефонной книге, загруженной с мобильного телефона, содержит две или более одинарные кавычки.
При перезагрузке отображается экран с уведомлением об отказе от ответственности.
• При обновлении программного обеспечения меню настроек предупреждения (Warnings Settings) добавляется после пункта «Настройки навигации» (Navigation Settings). В некоторых странах доступна информация о скорости движения, камерах контроля скорости, предупреждения о максимальной разрешенной скорости движения и о приближении к камерам контроля скорости. Функции предупреждения доступны в Австралии и Новой Зеландии.

(С 7000C0A-EU01_10024 или более поздней версии)
• После перезагрузки навигационной системы текущее местоположение не перемещается.
• При выключении зажигания и его последующем включении через несколько секунд во время появления начального экрана, он становится черным.
• При запуске приложения Android Auto навигация с помощью карт Google Map, которая использовалась ранее, останавливается.
• При включении зажигания воспроизведение с установленного в плеере компакт-диска не происходит после того, как он ранее был извлечен из плеера при выключенном зажигании.
• При использовании руководства по эксплуатации нажатие кнопки «Назад» приводит к переходу на экран «Информация», а не на предыдущую страницу.

(С 7000C0A-EU01_10023 или более поздней версии)
• При выключении зажигания сразу после настройки маршрута, голосовые подсказки могут не подаваться.

(С 7000C0A-EU01_10020 или более поздней версии)
• При отпирании и открытии двери водителем, даже без нажатия выключателя пуска двигателя, неожиданно включается навигационная система.

(С 7000C0A-EU01_10019 или более поздней версии)
• При выключении и включении зажигания во время ведения по маршруту могут быть стерты места назначения.
• [Австралия и Новая Зеландия] При выходе блока CMU (Connectivity Master Unit) из спящего режима непредвиденно включается навигационная система.
• При пересечении автомобилем границы стран непреднамеренно активируется функция предупреждения о превышении разрешенной скорости. (данная функция была удалена при обновлении).
• [Россия и Новая Зеландия] Поиск объектов инфраструктуры может не работать надлежащим образом.
• При использовании Apple CarPlay система перезагружается.
• Адреса для осуществления поиска могут не появляться при указании названия города на экране ввода адреса.
• Во время нарушения приема сигналов GPS из-за внешних помех при отображении текущего местоположения и маршрута могут возникать ошибки.

(С 7000C0A-EU01_10017 или более поздней версии)
• После включения зажигания вместо экрана карты может отображаться экран компаса.
• При подключении устройства по Bluetooth система может перезагрузиться.
• При включении заднего хода сразу после включения зажигания изображение заднего вида не появляется.
• [Автомобили с функцией отключения цилиндров] При изменении или нестабильном состоянии во время работы двигателя на холостом ходу мигает изображение на экране распределения потоков энергии.

• [SKYACTIV-X] При изменении состояния мигает индикация SPCCI на экране распределения потоков энергии.
• [Венгерский язык] Неправильный перевод некоторых предупреждающих сообщений.

(С 7000C0A-EU01_10014 или более поздней версии)
• В предупреждающем сообщении «MRCC не работает» (MRCC being not operable) используется «30 км/ч» вместо «20 миль/ч», даже когда в качестве единиц измерения расстояния выбраны мили.
• При использовании системы экстренного вызова звук голоса смешивается с шумом.

(С 7000C0A-EU01_10013 или более поздней версии)
• После выключения зажигания и его включения через несколько секунд окно для проставления метки для подключения по Bluetooth может оказаться недоступным.
• После включения зажигания названия устройств для USB1 и USB2 могут отображаться в обратном порядке.

(С 7000C0A-EU01_10012 или более поздней версии)
• В жарких погодных условиях экран заднего вида может стать черным или для его отображения требуется более длительное время.
• При отключении USB кабеля, используемого для подключения для iPhone, значок Apple CarPlay остается на экране.
• Система перезагружается при отображении экрана с уведомлением об отказе от ответственности.
• При включении зажигания, когда подключены два устройства USB и установлена карта памяти SD навигационной системы, USB-соединение может быть прервано.

(С 7000C0A-EU01_10011 или более поздней версии)
• При включении зажигания, когда подключены iPhone и запоминающее устройство USB, система Mazda Connect перезагружается.


Ссылки на прошивки и инструкции по обновлению для Mazda Connect II

Прошивка CMU_7000C0A-EU01_10047

Порядок обновления программного обеспечения информационно-развлекательной системы

Дополнительное зеркало с прошивкой (ENG)


Ссылки на источники информации

https://github.com/drone540/mazda-firmware-changelogs

https://www.drive2.ru/l/474538774261401009/

https://www.mazda3revolution.com/threads/connect-update-firmware-7th-generation.234081/

71 комментарий

  1. Алексей
    Алексей 17.11.2020

    купил б/у авто мазда сх5 2017 г. прошивка 59.00.449 eu n. предыдущий хозяин пользовался навигацией, но sd карточку оставил у себя…. потерял… не нужное вычеркнуть. при установке новой карты не получается сбросить дату активации предыдущей карты. т.е сейчас у меня стоят карты февраль 2020. можно ли сделать сброс предыдущей активации или скажем прописать в мою карту вин моего авто, словом отредактировать лицензию чтобы получать новые обновления?

    • mikele85
      mikele85 18.11.2020

      Можно. Напишите мне в телеграмм. Смотрите контакты.

      • Александр
        Александр 07.04.2021

        Добрый день! Досталась Карта навигатор в наследство на мазда cx-5 от Другова автомобиля, хочу поставить на свою Мазду тоже 5, 2019 года. Как это можно сделать ?

        • mikele85
          mikele85 10.04.2021

          Никак. Нужна не активированная карта. Старая карта уже привязана к старому авто.

  2. Игорь
    Игорь 06.12.2020

    Здравствуйте, у меня Мазда Аксела (аналог Мазда 3) 2017 года в комплектации с акустикой BOSE (там немного иные настройки звука) подскажите пожалуйста версию прошивки ГУ в которой есть поддержка настроек данной акустики? Спасибо

  3. Слава
    Слава 13.12.2020

    Добрый день!
    Не подскажите, американская Mazda Connect || перепрошьется на европейскую версию без проблем? Или же необходимы танцы с бубнами?

    • mikele85
      mikele85 14.12.2020

      Перепрошьется с одного региона на другой на Mazda Connect II нельзя.
      Вроде бы есть решение с разбором ГУ и перепрошивкой микросхем памяти, но деталей у меня нет

    • Иван
      Иван 07.01.2021

      На Коннект 2 есть проблема с установкой прошивки другого региона.

      • Алексей
        Алексей 21.02.2021

        Здравствуйте, у меня мазда 6 2019 года, прошивка сейчас 70.00.100 eu n. До какой версии я могу обновить?

        • mikele85
          mikele85 23.02.2021

          Можете обновиться до 70.00.367

      • Слава
        Слава 25.02.2021

        Не подскажите больше деталей? Где-то есть информация? Может быть способы решения?

  4. Дмитрий
    Дмитрий 17.12.2020

    Добрый день. А как вообще обновить карты в навигации?! Может есть простой способ?!)

    • mikele85
      mikele85 19.12.2020

      Через программу Mazda Toolbox. Это самый единственный способ.
      Если не получится, пишите в телеграмм

  5. Эдуард
    Эдуард 18.12.2020

    Добрый день. Купил мазду cx9 2016год последний кузов из америки. Какую залить прошивку максимально последнюю и чтоб еще руссифицировать ее.

    • mikele85
      mikele85 19.12.2020

      Любую Европейскую. Например, 70.00.100

  6. Shibayer
    Shibayer 07.01.2021

    Добрый день! У меня Mazda CX-5 2019г с акустикой BOSE, проекцией на лобовое и прочим. Прошивка 70.00.100 EU N. Подскажите пожалуйста, какую прошивку я могу поставить?

    • mikele85
      mikele85 10.01.2021

      Вы можете установить самую последнюю прошивку: 70.00.367

  7. Алла
    Алла 23.02.2021

    Mazda CX-5 2020 USA если поставить европейскую прошивку русифицируется ли панель приборов (зажигание включено, ошибки и тд)? И будет ли работать радио нормально? Хоть как-то оно сейчас работает, что-то ловит, не станет ещё хуже работать после прошивки на европейскую?

    • mikele85
      mikele85 25.02.2021

      Можно установить Европускую прошивку, ГУ русифицируется, а вот приборка нет. Нужно менять регион в приборке.
      Для радио нужно менять модуль TAU на европейский

      • Алла
        Алла 26.02.2021

        А для замены региона в приборке нужны танцы с бубном? (Разобрать торпедо, штекера всякие и так далее?) или все гораздо проще?

        • mikele85
          mikele85 27.02.2021

          Нет. Там все просто. Пишите в телеграмм, если нужна моя помощь.

  8. Владимир
    Владимир 10.03.2021

    Здравствуйте! Приобрёл мазда 3, обнаружил, что прошивка стоит 27-ая. Решил обновиться. Обновил до актуально 70.00 итд. после, изучая тему прошивок, наткнулся на инфу о твиках. Подскажите, могу ли я ГУ откатить на прошивку 59.00.499 без последствий?

  9. Данил
    Данил 14.03.2021

    Добрый вечер. Приобрели мазду сх5 2017 (американец) без проэкции и босе. Какую прошивку можно залить чтобы перейти на русский

  10. Artem99
    Artem99 25.03.2021

    Добрый день, подскажите ОС 59.00.443 EU N до какой прошивки можно обновить?(mazda 6 2017, проекция без бозе)
    На сколько я разобрался, после 70.00.335 прошивка стала одним целым и не надо обновлять никакие системы безопасности, значит я могу на свою 59.00.443 EU N без проблем сразу поставить 70.00.367A или надо обновиться сначала до более ранней версии??

    • mikele85
      mikele85 25.03.2021

      Да, можете сразу обновить до версии 70.00.367

  11. Arkady SOKOLOV
    Arkady SOKOLOV 04.04.2021

    Приветствую!
    1. По Вашему линку скачал zip 70.00.100 EU (на моей М3 BM – родная ОС 51.00.351). Разархивирование требует пароль.. Не могли бы Вы сообщить его на мой E-Mail, указанный в браузере.. Спасибо !!!
    Хочу поменять USB HAB и кабели для запуска Car Play.
    2. Если апгрейт продёт удачно – стоит ли потом подниматься до последней версии?
    Спрашиваю – из соображений: чем версия новее – меньше шансов, возможностей твиков, добавки апликаций, ..
    Спасибо,
    Аркадий

    • mikele85
      mikele85 10.04.2021

      1. Ничего разорхивировать не надо. Файл прошивки имеет раширение *.up, этот файл(ы) и нужно использоваться для обновления прошивки ГУ.
      2. На Ваше усмотрение. Если хотите твики, то лучше не обновляться до самой последней.

    • Arkady SOKOLOV
      Arkady SOKOLOV 12.04.2021

      СПАСИБО!
      Возможно – ввёл Вас в заблуждение или невнятно спросил: пытался открыть скаченный .zip файл, при первой попытке разархивировать – программа (ZIP) запросила пароль 😳.
      Об этом я и спросил..
      При следующей попытке – разархивирование прошло нормально (без запроса пароля – сбой какой-то..)

  12. Arkady SOKOLOV
    Arkady SOKOLOV 04.04.2021

    Забыл уточнить – файлы, скаченные с HiDrive – необходимо проверять до инсталляции?
    Спасибо за помощь

    • mikele85
      mikele85 10.04.2021

      Конечно. Все нужно проверять после того как скачали из интернета

      • Arkady SOKOLOV
        Arkady SOKOLOV 12.04.2021

        Если можно – пару слов о проверке или где смотреть.. Спасибо!

  13. Александр
    Александр 08.04.2021

    Подскажите пжл. ОС EU_59.00.502A до какой прошивки можно обновить mazda 3 2017, проекция ?
    Можно сразу на 70.00.367A или надо обновиться сначала до EU_70.00.100A более ранней версии, потом на любую другую выше?

  14. Олег
    Олег 09.04.2021

    Здравствуйте, на мазда аксела 2016 год, можно поставить прошивку на рус. язык?

    • mikele85
      mikele85 10.04.2021

      Можно. Нужна европеская прошивка (EU). Ссылки на них приведены у меня в записях.

  15. Влад
    Влад 11.04.2021

    Добрый день! Приобрёл Мазда 3 BM 2014 г.в.
    Сейчас стоит версия ГУ 27.00.000. Подскажите, пожалуйста, будут ли какие-то существенные изменения, если обновить до последней версии?
    Я так понял, что в обновлениях не особо добавляется новых функций, верно?

    • mikele85
      mikele85 11.04.2021

      Обновления в основном устраняют ошибки, повышают надежность и стабильность.
      Касательно новых функций, то есть незначильные изменения. Читайте в описании изменений между прошивками.

      • Влад
        Влад 11.04.2021

        Спасибо! Ну я вижу, что с серии 70…. добавлены Android Auto и CarPlay, так что буду обновляться.
        Ещё такой вопрос, на установочной флешке должен быть только файл .up уже распакованный из архива?

        • mikele85
          mikele85 11.04.2021

          Только файлы с расширением .up.
          О каких архивах идет речь?

  16. Shibayer
    Shibayer 21.04.2021

    Добрый день! Подскажите, что такое прошивка 74.00.200 и когда её ждать?

    • mikele85
      mikele85 26.04.2021

      Это новая прошивка поддерживающая беспроводной Car Play. Она ставится на автомобили CX-5 и другие модели Mazda начиная с февраля 2021 года.
      Так же для этой прошивки требуется другое железо, т.е. установить на ГУ прошлых лет её нельзя.
      В свободном доступе этой прошивки нет и не будет.

  17. Bulat
    Bulat 08.05.2021

    Добрый день, пытался обновить прошивку, (сейчас родная 28 стоит), действовал по инструкции, попробывал 2 флешки пишет, что новые пакеты обновления отсутствуют, что можно сделать, чтобы решитьб проблему?

    • mikele85
      mikele85 08.05.2021

      Искать дальше рабочую USB-флешку. Нужна старая флешка на 4 или 8 Гб.

      Увы, на старых прошивках современные USB-флешки не работают.

  18. Alex1976
    Alex1976 18.05.2021

    добрый день! у меня мазда СХ9 2019 г ГУ 70.000.100EU. до какой версии можно обновиться?

  19. Alex1976
    Alex1976 18.05.2021

    и будет ли работать беспроводной Car Play.?
    Спасибо

  20. Владимир
    Владимир 24.05.2021

    Добрый день. Можно подробнее о прошивке 74.00.200. В чем именно отличие CMU старого от нового. У меня Mazda6 2017 года комплектация Executive максимальная СР заводской работает без проблем по шнурку. Есть ли возможность установить 74.00.200 на мой автомобиль чтобы СР был беспроводным. Сейчас если хочется беспроводной СР то работает только через CarlinKit 3.0. Хочется попробовать заводской вариант.
    Благодарю.

    • mikele85
      mikele85 03.06.2021

      Какие именно аппаратные отличия внутри самого ГУ я не знаю, но ГУ с функцией беспроводного Car Play имеет другой заказной номер – DEVM-66-9C0
      Прошивки 74.00.200 нет в доступе для установки, т.е. скачать эту прошивку просто негде. Более того, установка этой прошивки на ГУ старого образца может окирпичить само ГУ.

  21. Vlad
    Vlad 28.05.2021

    Здравствуйте. Мазда3 2014 с навигацией, Bose, проекция. При замене прошивки с 33.00.500 на 56.00.512 Навигация слетит?

    • mikele85
      mikele85 03.06.2021

      Нет, не слетит, если карту хотя бы один раз обновляли.

  22. Юрий Данилов
    Юрий Данилов 31.05.2021

    Добрый день! Mazda 6 2015 сейчас стоит прошивка 51.00.350 подскажите до какой версии можно обновить с возможностью установки твиков?

    • mikele85
      mikele85 03.06.2021

      До 59.00.449.
      И если установить скрипты автозапуска перед обновлением, то можно обновиться до 70.00.100

  23. Владимир
    Владимир 23.06.2021

    Добрый день.
    Мазда 6 2015г supreme plus. Стоит ПО версии 70.00.335 EU N. До какой версии можно обновить?

  24. Александр
    Александр 27.06.2021

    Здравствуйте! MAZDA CX-5 2G 2017г. Прошивка 59.00.502 EU. Не обновлял ни разу . До какой версии можно обновить, и есть ли смысл это делать? Что улучшиться в работе ГУ? Спасибо!

    • mikele85
      mikele85 27.06.2021

      Если у Вас нет Carplay and Android Auto, то самае последняя прошивка для Вас – 59.00.545.
      Прошивка не приносит новых функций, а исправляет ошибки. Вы можете найти описание исправлений в записи выше. А устанавливать её или нет – решать только Вам.

  25. Вася
    Вася 28.06.2021

    Обновил до 70.00.367. На cx9 2019 америка.
    Все вроде прошло успешно, в списке есть русский язык, а включить его не получается. Что делать?

    • mikele85
      mikele85 29.06.2021

      Вынуть SD карту и USB из ГУ и после менять язык

  26. Вася
    Вася 29.06.2021

    Спасибо, получилось. А андроид авто только по проводам работает? У меня в списке есть но не активно.

    • mikele85
      mikele85 29.06.2021

      Да, верно. Только по проводам

  27. Вася
    Вася 29.06.2021

    Спасибо. Приборную панель подскажите как перевести на русский? Приборка та которая с дисплеем по центру

  28. Anastasiia
    Anastasiia 30.06.2021

    Здравствуйте!
    Подскажите, какую необходимо установить прошивку на Mazda 6 2017 год, чтобы русифицировать ГУ + установить Apple carplay?

    • mikele85
      mikele85 01.07.2021

      Для руссификации нужно установить любую европейскую прошивку, например, 70.00.100 EU
      Для Apple CarPlay нужно поменять USB-хаб и провода от ГУ.

  29. Илья
    Илья 01.07.2021

    Можете поделиться ссылкой на 31.00.100а. На gethub не открывает список ссылок

  30. Shibayer
    Shibayer 27.07.2021

    Добрый день! Подскажите, будет ли в этом году обновление прошивки для Connect I после cmu150_EU_70.00.367A?

    • mikele85
      mikele85 28.07.2021

      Не знаю. Но думаю будет только в случае, если обнаружат какой-то баг в прошивке. На новых автомобилях (выпускаемых с мая 2021) ставят ГУ с новым железом, которое требует прошивки 74.00.ххх
      И предпологаю, что в будущем на новые модели будут ставить ГУ на базе Mazda Connect II (ГУ 7го поколения). Например, в Америке на Mazda CX-5 2021 уже ставят ГУ 7го поколения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

4 × два =
